名稱：金屬軟管|上海淞江金屬軟管
分類: 軟管補償器
產品編號：jtw
分類: 軟管補償器
產品編號：jtw

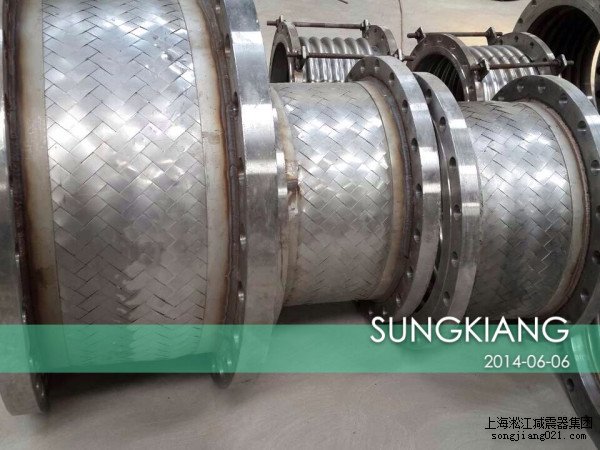

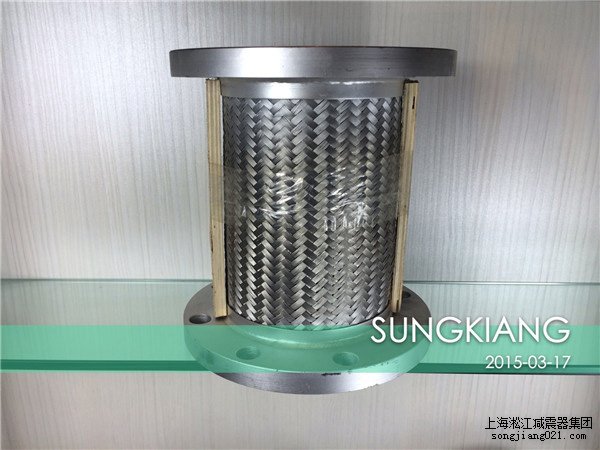

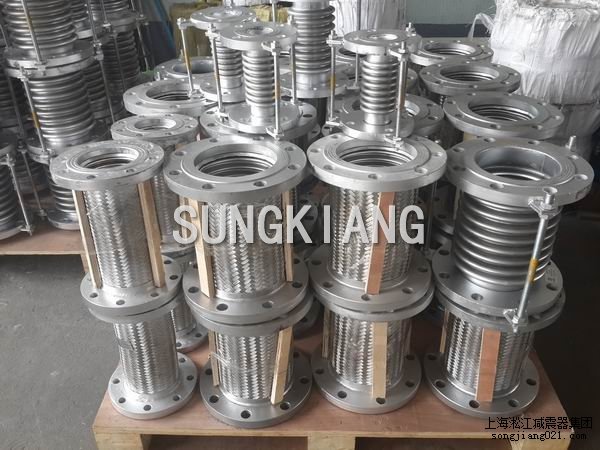

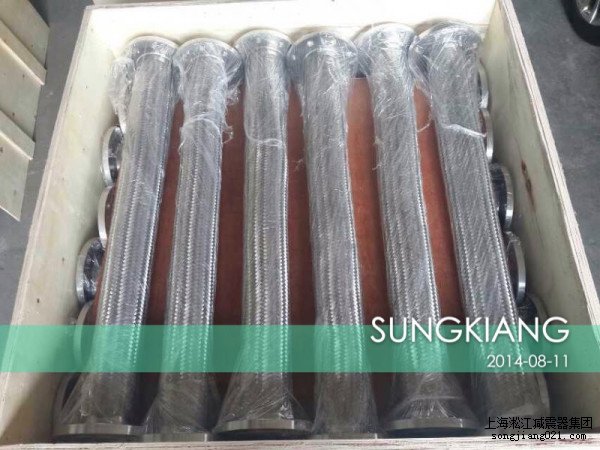

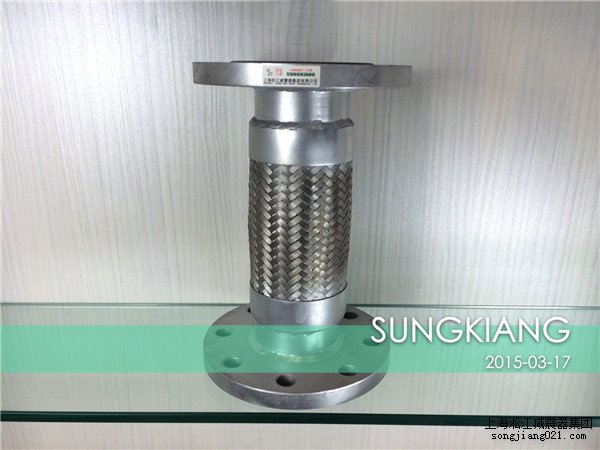

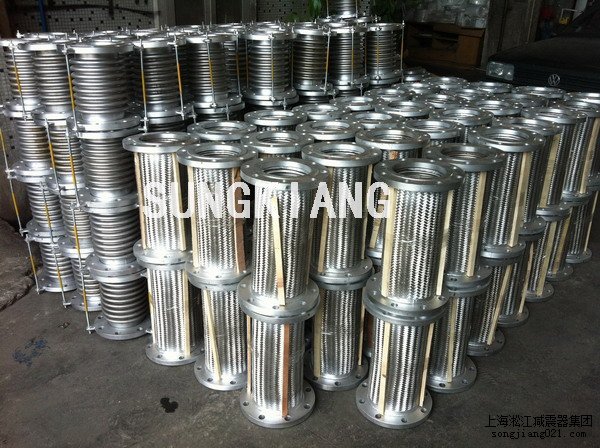

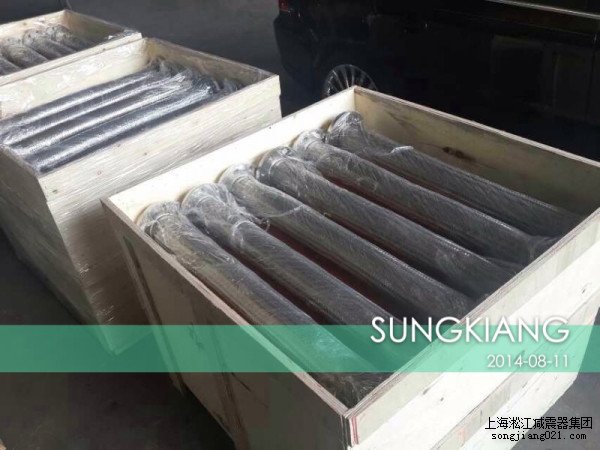

JTW型 不銹鋼金屬軟管
JTW Stainlsteel Flexible Adapter
JTW Stainlsteel Flexible Adapter
*、金屬軟管介紹：
金屬軟管是現代工業設備連接管線中的重要組成部件。金屬軟管用作電線、電纜、自動化儀表信號的電線電纜保護管和民用淋浴軟管，規格從3mm到150mm。小口徑金屬軟管（內徑3mm-25mm）主要用于精密光學尺之傳感線路保護、工業傳感器線路保護。金屬軟管產品包括輸吸油膠管、蒸氣膠管、噴砂膠管、輸吸酸堿膠管、食品膠管、吹氧膠管及各種異型膠管等。廣泛應用于機械、化工、石油、冶金、食品等行業。耐壓金屬軟管的壓力范圍是多少：軟管的壓力范圍*般為PN0.6―32.0Mpa。高達42.0MPa。 金屬軟管是軟管安裝在壓力管路中的主要承壓件，同時對波紋管起護套作用，根據管道中的壓力大小及應用場所，可選擇*層或多層的不銹鋼絲或鋼帶進行編織。
二、金屬軟管使用說明：
1、管道的安裝應力，在復雜的管路系統中，常常出現由于空間位置條件的限制，造成安裝工作上的種種困難：成型的管子裝不上去；彎過去、正過來，湊合裝上去的管子，將*避免地產生局部的冷校正。根據管子通徑和現場的具體情況不同，冷校正量從幾毫米*幾十毫米，有的達數百毫米。實踐證明，該量越大，其內應力也就越高，這些殘留在管路系統中的安裝應力，無疑地是.大隱息。由于可以隨意彎曲并在額定彎曲半徑條件下彎曲所產生的內應力.小，所以，它能給安裝工作帶來.大的方便，對管路系統的安全運行也起著*定的保障作用。這是某些管路系統必須使用金屬軟管的主要原因。
1、管道的安裝應力，在復雜的管路系統中，常常出現由于空間位置條件的限制，造成安裝工作上的種種困難：成型的管子裝不上去；彎過去、正過來，湊合裝上去的管子，將*避免地產生局部的冷校正。根據管子通徑和現場的具體情況不同，冷校正量從幾毫米*幾十毫米，有的達數百毫米。實踐證明，該量越大，其內應力也就越高，這些殘留在管路系統中的安裝應力，無疑地是.大隱息。由于可以隨意彎曲并在額定彎曲半徑條件下彎曲所產生的內應力.小，所以，它能給安裝工作帶來.大的方便，對管路系統的安全運行也起著*定的保障作用。這是某些管路系統必須使用金屬軟管的主要原因。
2、補償管道位置，金屬軟管良好的綜合性能在此得到充分地體現。在*般工業*域中，除壓力、溫度之外，還常常存在著*些如疲勞、腐蝕、振動、壓迫、沖擊等苛刻的條件，在這樣的情況之下，用來補償管道的位置移動是合適的了。
3、吸收振動某巨型建筑，大廳內空調是由固定在地下室的6FWB機組提*的。機組振動通過連接管道這個橋梁，*直傳到地面大廳內，噪音值達45dB。在這樣的環境中，人們總覺得有*種不適之感。改進設計后，在連接管道上串接了金屬軟管，不僅吸收了部分由機組振動所產生的噪音，管系中流體脈動所產生的噪音也被吸收了不少，此時，地面大廳內噪音值僅為33dB，大大地改善了廳內的環境。
能夠吸收振動，它不僅可以提高系統疲勞破壞的能力，還可以達到降低噪音之效果。某些管路系統采用金屬軟管，原因就在于此。
三、金屬軟管性能介紹：
由于制作軟管主要零件的材料是采用奧氏體不銹鋼，因而保證了軟管優良的耐溫性和耐蝕性，軟管的工作溫度范圍.廣，為 -196—600 度，使用的軟管按管道所通介質的腐蝕性選擇適用的不銹鋼*號，即可保證軟管的耐蝕性。
由于制作軟管主要零件的材料是采用奧氏體不銹鋼，因而保證了軟管優良的耐溫性和耐蝕性，軟管的工作溫度范圍.廣，為 -196—600 度，使用的軟管按管道所通介質的腐蝕性選擇適用的不銹鋼*號，即可保證軟管的耐蝕性。
1．金屬軟管整體采用1Cr18Ni9Ti不銹鋼材料制成，具有較強的耐腐蝕能力。
2．軟管管體為薄壁不銹鋼管體液壓成形，具有較強的柔韌性、伸縮性、彎曲和抗振能力強、編織網套的加強保護、使之具有更高的承壓能力。
3．軟管兩端的連接還可制成除螺紋、法蘭標準之外的其他連接方式，方便連接和使用。
4．該產品不僅適于與旋轉接頭的配套，而且廣泛用于多種流體介質輸送的軟性連接。耐腐蝕、耐高溫、耐低溫（-196℃~+420℃)，重量輕、體積小、柔軟性好。廣泛用于航空、航天、石油、化工、冶金、電力、造紙、木材、紡織、建筑、醫藥、食品、煙草、交通等行業。
四、金屬軟管優點：
1、金屬軟管節距之間靈活軟管，彎曲半徑小。
2、金屬軟管有較好的伸縮性，無阻塞或僵硬。
3、金屬軟管單位重量輕、口徑*致性好。
4、金屬軟管柔軟性、重復彎曲性、撓性好。
5、金屬軟管耐腐蝕性、耐高溫性好。
6、金屬軟管防鼠咬、耐磨損好，防止內部電線受到磨損。
7、金屬軟管耐彎折、抗拉性能、抗側壓性強。
8、金屬軟管柔軟順滑、易于穿線安裝定位。
9、金屬軟管配套的軟管接頭多，容易同儀器設備連接。
五、金屬軟管鏈接方式：
1、螺紋式: 通徑為50毫米以下的金屬軟管的接頭，在承受較高工作壓力的情況下，多以螺紋式為主，當擰緊螺紋以后，兩個接頭上的內、外錐度面緊密配合，實現密封。錐角 *般為60度，也有用74度的。該結構密封性好，但安裝時必須保證兩個對接件的同心度。為了解決實際工程中經常見到的反復拆、裝和不易同心等問題，也可以 將接頭設計成錐面與球頭的配合。
1、螺紋式: 通徑為50毫米以下的金屬軟管的接頭，在承受較高工作壓力的情況下，多以螺紋式為主，當擰緊螺紋以后，兩個接頭上的內、外錐度面緊密配合，實現密封。錐角 *般為60度，也有用74度的。該結構密封性好，但安裝時必須保證兩個對接件的同心度。為了解決實際工程中經常見到的反復拆、裝和不易同心等問題，也可以 將接頭設計成錐面與球頭的配合。
2、法蘭盤式:通徑為25毫米以上的金屬軟管的接頭，在承受*般工作壓力的情況下，以法蘭盤式為主，它以榫槽配合的形式進行密封。可沿徑向轉動，也可沿 軸向滑動的活套法蘭盤在緊固螺栓拉力的作用下連接兩體。該結構密封性能良好，但加工難度大，密封面容易碰.。在需要快卸的.殊場合，可以將固緊螺栓通過的 孔劃開，制成快卸式法蘭盤。
3、快速式:通徑為100毫米以下的各種金屬軟管的接頭，在要求快速裝卸的使用條件下，*般采用快速式。它常用氟塑料或.種橡膠制成的“O”形密封圈 密封。當手把搬動*定的角度以后，相當于多頭螺紋的爪指被鎖緊；“O”形密封圈被壓得越緊，其密封性能越好。該結構在火場、戰地及其它必須快裝快卸的場合 為適宜。在幾秒鐘的時間內，不需配用任何專用工具，就可以對接或拆開*組接頭。
六、安裝方法
雖然金屬軟管可壓縮也可拉伸，但是如果不按正確位置安裝，則會很快斷裂，降低使用壽命。
軟管可以水平安裝，也可以垂直安裝或斜向安裝，理想的狀態是垂直安裝，同時應避免安裝在車輪附近，必要時可以加裝擋板。
*般可把金屬軟管分為3種長度：.1種是壓縮長度，即把軟管壓縮到.限位置時的長度；.2種是安裝長度，這是處于大位移量的*半的中間位置時軟管的長度；.3種是拉伸長度，軟管被拉伸到大.限時的長度。
軟管安裝時應將軟管處于中間位置，即所謂安裝長度。在此位置安裝狀態下，軟管受到軸向載荷時可以有2個移動方向，否則若只能向1個方向移動，將會影響金屬軟管的強度，降低使用壽命。
在實際安裝過程中，考慮到用尺子按計算結果去量軟管長度再進行安裝可能會影響生產效率，*外有些生產商把尺子直接裝在軟管上，安裝完后把尺子剪掉。
1、在選用金屬軟管時，為便于安裝請盡可能選用*端為松套法蘭的金屬軟管。
2、施工現場進行電焊作業時應保護金屬軟管表面，防止焊渣和引弧燒.金屬軟管。
3、嚴.金屬軟管扭曲安裝。
4、不應沿金屬軟管根部彎曲，不應有.彎。
5、所通介質不得對波紋管材料具有腐蝕性，介質中氯離子含量應≤25PPM
6、嚴格安裝圖示正確安裝方式安裝。（見安裝指南）
7、嚴.機械損.法蘭密封面。
