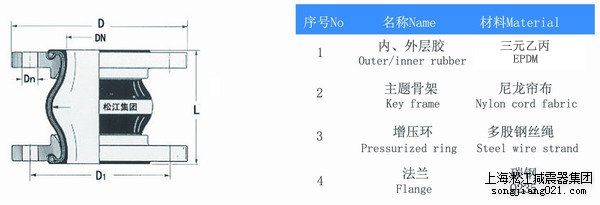

今天為大家分享的是耐酸堿橡膠接頭這*款產品。圖片如下：

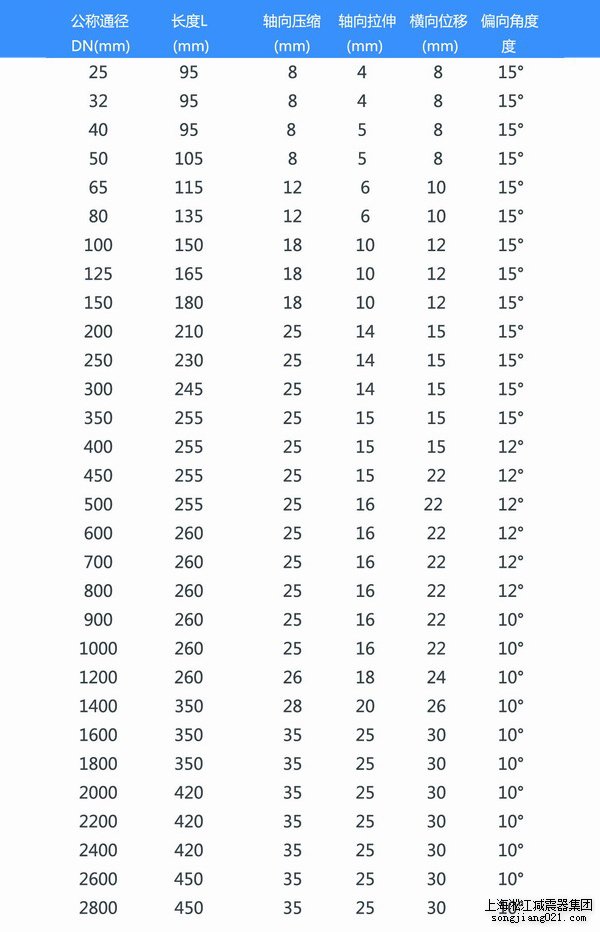

　　三元乙丙橡膠接頭耐酸堿的屬性由來。耐酸堿橡膠接頭球體橡膠材質為三元乙丙膠，簡稱EPDM橡膠接頭。



　　*、三元乙丙橡膠介紹簡介



　　1、耐酸堿橡膠接頭適用于對介質為酸堿，有侵蝕力的管道。三元乙丙是乙烯、丙烯和非共軛二烯烴的三元共聚物。



　　2、三元乙丙橡膠.性就是其優越的耐氧化、抗臭氧和抗侵蝕的能力，在所有橡膠當中，EPDM具有低的比重。它能吸收大量的填料和油而影響.性不大。二烯烴具有.殊的結構，只三元乙丙橡膠有兩鍵之*的才能共聚，不飽和的雙鍵主要是作為交鏈處。另*個不飽和的不會成為聚合物主鏈，只會成為邊側鏈。



　　3、三元乙丙的主要聚合物鏈是完全飽和的。這個.性使得三元乙丙可以抵抗熱，光，氧氣，尤其是臭氧。三元乙丙橡膠本質上是無.性的，對.性溶液和化學物具有抗性，吸水率低，具有良好的*緣.性。



　　4、EPDM中文名：三元乙丙橡膠 英文全稱:Ethylene-Propylene-Diene Monomer(簡稱:EPDM)



　　5、三元乙丙橡膠是乙烯、丙烯以及非共軛二烯烴的三元共聚物，1963年開始商業化生產。每年全世界的消費量是80萬噸。EPDM主要的.性就是其優越的耐氧化、抗臭氧和抗侵蝕的能力。由于三元乙丙橡膠屬于聚烯(PA66)烴家族，它具有.好的硫化.性。在所有橡膠當中，EPDM具有低的比重。它能吸收大量的填料和油而影響.性不大。因此可以制作成本低廉的橡膠化合物。



　　二、三元乙丙分子結構和.性



　　三元乙丙是乙烯、丙烯和非共軛二烯烴的三元共聚物。二烯烴具有.殊的結構，只有兩鍵之*的才能共聚，不飽和的雙鍵主要是作為交鏈處。另*個不飽和的不會成為聚合物主鏈，只會成為邊側鏈。三元乙丙的主要聚合物鏈是完全飽和的。這個.性使得三元乙丙可以抵抗熱，光，氧氣，尤其是臭氧。三元乙丙本質上是無.性的，對.性溶液和化學物具有抗性，吸水率低，具有良好的*緣.性。



　　在三元乙丙生產過程中，通過改變三單體的數量，乙烯丙烯比，分子量及其分布以及硫化的方法可以調整其.性。



　　三、三元乙丙橡膠.三單體



　　三元乙丙橡膠合成中的非共軛二烯烴類型的單體是通過與乙烯和丙烯的共聚，在聚合物中產生不飽和鍵，以便實現硫化。三元乙丙橡膠生產中主要是用乙叉降冰片烯（ENB）和雙環戊二烯（DCPD）。其中廣泛使用的是ENB，它比DCPD產品硫化要快得多。隨著二烯烴.三單體的增加，將會有下列影響發生：更快硫化率，更低的壓縮形變，高定伸，促進劑選擇的多樣性，減少的防焦性和延展，更高的聚合物成本。



　　四、三元乙丙橡膠分子量



　　三元乙丙橡膠的分子量及分布可以通過凝膠滲透色譜法使用二氯苯作為溶劑在高溫下（150℃）測量而得。分子量分布通常被稱為是重量平均分子量與數量平均分子量的比例。根據普通和高度支化的結構，這個值通常在2到5之間變化。三元乙丙橡膠的門尼粘度可以反映其分子量的大小，三元乙丙橡膠的門尼粘度范圍通常在20到100之間。



　　增加三元乙丙橡膠的分子量，正面影響有：更高的拉伸和撕裂強度，在高溫情況下更高的生坯強度，能夠吸收更多的油和填料（低成本）。隨著分子量分布的增加，正面的影響有：增加的混煉和碾磨加工性。但是，較窄的分子量分布可以改進硫化速度，硫化狀態以及注塑行為。



　　五、三元乙丙橡膠硫化類型



　　三元乙丙可以利用有機過氧化物或者硫磺來進行硫化。但是，相比與硫磺硫化，過氧化物交鏈的三元乙丙用于電線電纜工業時具有更高的耐溫性，更低的壓縮形變以及改進的硫化.性。過氧化物硫化的不好的地方就在于更高的成本。



　　三元乙丙的交聯速度和硫化時間隨著硫化類型和含量而改變。當三元乙丙與丁基，天然橡膠，丁苯橡膠混合時，在選擇合適的三元乙丙橡膠*號時，必須要考慮到下列因素：



　　當與丁基進行混合時，由于丁基具有較低的不飽和度，為適應丁基的硫化速度，好選擇相對較低含量的DCPD和ENB含量的三元乙丙。當與天然橡膠和丁苯橡膠混合時，好選擇8%到10%ENB含量的三元乙丙，以滿足其硫化速度。



　　以上信息由上海淞江減震器集團有限公司，如需了解更多可曲撓橡膠接頭產品信息，請繼續關注上海淞江集團官網http://www.almuxvq.cn/，也可以直接撥打上海淞江客服電話021-66977771
